加气砖作为轻质多孔的新型墙体材料，因其保温隔热、防火隔音等优势被广泛应用，但其底砖疏松多孔的基面特性，对后续涂料施工提出了严苛要求——若底材处理不当或涂料选择失当，极易出现起皮、脱落、泛碱等问题。因此，针对加气砖底砖的涂料材料种类与科学用途，成为确保墙面工程质量的核心环节。
一、加气砖底砖涂料的材料种类：从渗透封闭到功能强化
加气砖底砖涂料的选型需围绕“渗透性、附着力、透气性、抗裂性”四大核心需求展开，不同材料种类对应不同的功能定位，形成系统化的解决方案。
1. 界面剂类：多孔基面的“粘合剂”
界面剂是加气砖底砖施工的首选材料，其核心作用是通过渗透封闭基面孔隙，同时提升后续涂层与基层的粘结强度。这类材料通常以高分子聚合物（如丙烯酸乳液、乙烯-醋酸乙烯酯共聚物）为基料，搭配水泥、石英砂等填料制成，形成兼具渗透性与粘结性的膜层。
例如，聚合物界面剂中的活性分子能渗入加气砖0.5-1mm的孔隙内，固化后形成“榫卯式”机械咬合，解决了普通水泥砂浆因收缩率差异导致的空鼓问题。 施工时需采用“滚涂法”确保均匀覆盖，避免漏涂导致局部附着力不足。
2. 防水型底涂料：潮湿环境的“防护盾”
针对卫生间、地下室等潮湿区域，加气砖底砖需搭配专用防水底涂料，其材料体系多为聚合物水泥基（JS）或聚氨酯类。这类涂料在固化后形成连续的透气防水膜，既能阻止液态水渗透，又允许墙体内部水汽散发，避免因“封闭式防水”导致涂层起泡脱落。
与普通防水涂料不同，加气砖专用防水底涂料需具备“亲水改性的渗透性”——在保持防水性的同时，能与基材中的硅质成分发生化学反应，提升界面结合力。 实际工程中，常采用“一布三涂”工艺（无纺布+防水底涂），增强抗裂性。
3. 抗裂型底涂料：温度应力的“缓冲层”
加气砖热胀冷缩系数较大（约为普通混凝土的2-3倍），易因温度变化产生收缩裂缝。抗裂型底涂料通过添加弹性乳液（如纯丙乳液、硅丙乳液）和抗裂纤维（聚丙烯纤维），形成具有柔韧性的涂层，能吸收基层形变应力，有效抑制裂缝向上层延伸。
其关键指标是“断裂伸长率”，优质抗裂底涂的断裂伸长率可达200%以上，是普通水泥基涂料的5-8倍。 在北方寒冷地区，还需选择具备抗冻融性能的产品，确保冬季反复冻融条件下涂层不粉化、不脱落。
4. 功能性底涂料：环保与性能的“升级包”
随着绿色建材普及，功能性底涂料成为行业新趋势。例如，防霉型底涂料添加纳米银离子或有机防霉剂，适用于南方高湿地区；负离子型底涂料通过电气石粉释放负氧离子，改善室内空气质量；透气型底涂料采用“核壳结构”乳液，在保证防水性的同时，实现水蒸气透过率（MVTR）≥10g/（㎡·24h），避免墙体内部潮气积聚。
二、加气砖底砖涂料的科学用途：场景化适配是关键
加气砖底砖涂料的用途并非单一固定，需根据基材状况、环境条件、后续面层材料等因素综合选择，实现“对症下药”。
1. 室内干燥环境：界面剂+抗裂底涂的“基础组合”
在客厅、卧室等干燥区域，加气砖底砖表面需先涂刷高渗透性界面剂，封闭孔隙并提升附着力，再施工抗裂型底涂料。若后续使用乳胶漆或艺术涂料，底涂还需具备“抗碱封闭性”，防止基层游离的氢氧化钙泛出导致“花脸”问题。
值得注意的是，室内施工时需选择低VOC（挥发性有机化合物）的环保型底涂料，避免因加气砖孔隙吸附导致有害物质长期释放。

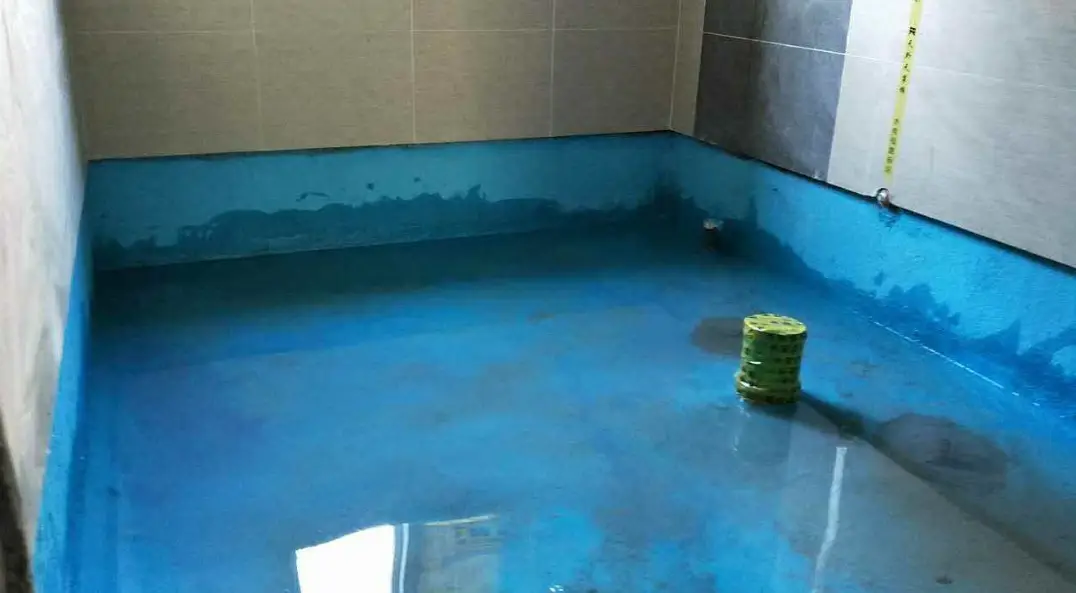

2. 潮湿环境：防水底涂的“核心防线”
卫生间、厨房等潮湿区域是加气砖墙面问题的“重灾区”。施工时需先对基面进行找平处理（避免局部积水），然后满刷2-3遍聚合物水泥基防水底涂料，厚度控制在0.5-0.8mm。若贴砖，还需在防水层上拉毛处理，增强与瓷砖胶的粘结力；若直接涂刷乳胶漆，则需在防水底涂干燥后施工抗裂底涂，避免涂层因潮湿鼓泡。
3. 外墙体系：耐候型底涂的“第一道屏障”
加气砖外墙需承受紫外线、雨水、温差等多重考验，对底涂料的耐候性要求更高。通常采用“弹性防水底涂+抗裂砂浆”的组合，其中底涂需具备优异的耐紫外线性能（如氟碳改性丙烯酸底涂），且断裂伸长率不低于150%。在沿海高盐雾地区，还需选择含锌盐或复合金属离子的防锈型底涂料，避免钢筋锈蚀导致墙面开裂。
4. 旧墙面翻新：高渗透性底涂的“修复剂”
对于旧加气砖墙面，若存在空鼓、粉化等问题，需先铲除松动部分，然后采用高渗透性环氧树脂底涂进行“加固”。这类底涂能深入基材微裂缝，形成高强度补强层，再根据面层需求施工抗裂或防水底涂，避免“新涂层覆盖旧问题”。
三、行业趋势与挑战：从“材料适配”到“系统解决方案”
当前，加气砖底砖涂料行业正从单一材料竞争转向“系统化解决方案”竞争。一方面，环保化、功能一体化成为主流——例如“渗透型界面剂+抗裂防水底涂+防霉面漆”的一站式施工方案，能减少工序交叉污染，提升工程质量；另一方面，数字化应用逐渐普及，部分企业推出“基材检测+涂料选型+施工指导”的智能服务，通过检测加气砖的孔隙率、含水率等参数，精准匹配涂料种类。
但挑战依然存在：部分施工单位为降低成本，使用普通水泥浆代替专用界面剂，导致涂层脱落率居高不下；市场上“伪环保”产品泛滥，实际VOC含量远超国家标准；施工人员对加气砖特性认知不足，忽视“底涂充分养护”等关键工序，影响涂料性能发挥。
加气砖底砖涂料的科学应用，本质是对墙体基材特性的深度尊重——唯有通过材料种类与用途的精准匹配，才能让轻质多孔的加气砖发挥其材料优势，同时规避墙面工程的质量隐患。在实际工程中，建议施工单位根据基层孔隙率、环境湿度、设计荷载等参数，选择渗透性与附着力兼具的专用底涂料，并严格遵循“一底两面”的施工逻辑，方能让涂料真正成为墙面的“保护层”而非“破坏源”。
