3根线摄像头怎么接？简单三步搞定

面对一根仅有三根导线的摄像头，许多初次接触安防或DIY项目的朋友可能会感到一丝无从下手。它没有复杂的网线接口，也没有繁多的设置菜单，恰恰是这种极简，反而让连接过程中的每一个细节都显得至关重要。这个看似简单的设备，其背后蕴含的是模拟视频传输技术最核心的逻辑：稳定的电源、清晰的信号、可靠的接地。掌握它的连接方法，不仅是完成一次安装，更是理解整个监控系统底层工作原理的绝佳契机。我们将彻底抛开“红接红，黑接黑”的模糊说教，通过三个清晰且深入的步骤，让你不仅能接上，更能接得明白、接得安心。

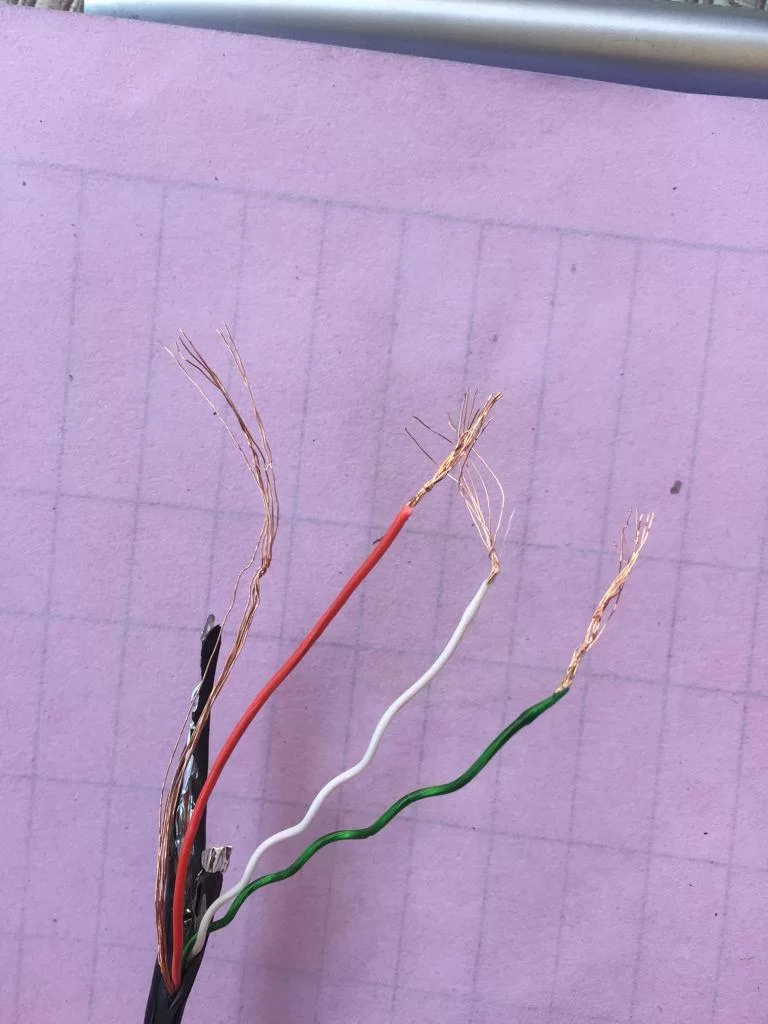

第一步：精准识别——解码三根线的“身份密码”。这是整个接线过程中最基础也是最核心的一环，直接决定了后续工作的成败。通常，这三根线分别承担着电源正极（VCC/DC+）、电源负极/地线（GND/DC-）和视频信号（VIDEO/VID）的传输任务。然而，最棘手的问题在于，不同厂商、不同批次的摄像头，其导线颜色并没有一个全球统一的标准。这就是为什么单纯依赖颜色对照表有时会出错，甚至导致设备烧毁。市面上最常见的颜色组合是“红、黑、黄”，分别对应正极、负极和信号线，但这绝非铁律。你可能会遇到“红、白、黑”或“橙、棕、黄”等各种组合。因此，最专业、最可靠的识别方法是借助工具进行验证。准备一个万用表，将其调至直流电压档（通常是20V档位）。由于摄像头本身不带电，我们需要从源头——也就是摄像头的电源适配器入手。将电源适配器插上电，用万用表表笔接触其输出端的DC插头内芯和外皮，确认哪一端是正极，哪一端是负极。记下这个极性。然后，在断电的情况下，将电源适配器的输出线与摄像头的三根线进行试探性连接（只需轻轻搭在一起即可，无需牢固连接），再次用万用表测量摄像头端导线的电压。当万用表显示出与电源适配器输出相匹配的稳定电压时（例如12V），这两根被测导线便是摄像头的电源正负极。剩下的那一根，毫无疑问，就是视频信号线。对于监控摄像头三根线颜色对应的问题，这个方法提供了终极解决方案，它让你摆脱了对不确定颜色代码的依赖，成为自己安装过程的主宰。

第二步：规范连接——构建稳定可靠的传输链路。在准确识别了三根线的功能之后，连接工作便水到渠成。这一步的关键在于“规范”二字，确保每一个连接点都牢固、正确且安全。首先，务必在完全断电的情况下进行所有操作，这是保护摄像头、电源以及你自己的首要原则。连接电源正负极和视频线怎么接，答案其实很直接：将摄像头识别出的电源正极线，连接到电源适配器的正极输出端（通常是DC插头的内芯）；电源负极线则连接到电源适配器的负极输出端（DC插头的外皮）。这个连接可以通过焊接、使用接线端子或专用的DC电源插头转接线来完成，推荐使用后两种，既牢固又便于日后维护。接下来是视频信号线的连接。这根线需要被连接到你的显示或录制设备上，比如监视器或硬盘录像机（DVR）。标准的模拟视频信号接口是BNC接口，因此，你通常需要将这根视频线焊接到一个BNC接头上。焊接时要注意，BNC接头的中心针连接视频信号线芯，而外围的金属屏蔽层则连接摄像头的金属外壳或地线（如果摄像头有独立地线的话），这有助于增强信号的抗干扰能力。如果摄像头自带的是BNC接头，那事情就更简单了，只需准备一根BNC视频线，将摄像头和DVR/监视器连接起来即可。一个模拟摄像头接线图解会清晰地展示这一过程：电源适配器→摄像头电源线，以及摄像头→BNC视频线→DVR/监视器的信号路径。对于常见的安防摄像头红黑黄线连接，在确认红色为正极、黑色为负极、黄色为视频后，就可以按照上述规范进行操作，确保红色线接12V电源正，黑色线接12V电源负，黄色线接入DVR的视频输入通道（VIDEO IN）。

第三步：通电测试与调试——见证清晰画面的诞生。连接完成后，并不意味着工作的结束，恰恰相反，这是验证你之前所有努力是否成功的时刻。再次检查所有连接点，确保没有裸露的线头接触到一起，以防短路。确认无误后，先给DVR或监视器通电，然后接上摄像头的电源适配器。此时，你应该能在对应的监视器屏幕上看到摄像头传回的画面。如果画面清晰、稳定，那么恭喜你，接线工作圆满成功。但现实情况往往不会一帆风顺，如果屏幕上没有图像，或者图像出现干扰、滚动、扭曲等问题，就需要进行系统性的排查。首先，检查电源。确认电源适配器的输出电压是否与摄像头要求的电压（通常在摄像头标签或说明书上会标明，如DC 12V）完全匹配。电压过低会导致摄像头无法启动或不稳定，电压过高则可能直接烧毁摄像头。其次，检查连接。轻轻晃动一下所有的线缆和接头，看画面是否有变化，以此判断是否存在接触不良。特别是BNC接头，要确保它被完全拧紧。再次，检查DVR或监视器的设置。确认你选择的视频输入通道与摄像头实际连接的通道一致。有时，设备可能默认关闭了某些未使用的通道。最后，考虑信号干扰。如果画面上出现水平或斜向的条纹，很可能是视频线附近的强电干扰（如电源线）所致。尝试让视频线远离电源线，或者使用屏蔽性能更好的同轴电缆。通过这一系列的测试与调试，你不仅能解决眼前的问题，更能积累宝贵的实战经验，为未来处理更复杂的安防系统打下坚实的基础。

深入探讨这三步之外，我们还应理解这种三线摄像头在当今安防生态中的定位与价值。它本质上是模拟摄像头的一种经典形态，其技术核心是CVBS（复合视频基带信号）传输。相比于如今主流的网络摄像头（通过网线传输数字信号，PoE供电），三线模拟摄像头的优势在于其架构的极简性和成本的低廉。它不需要复杂的网络配置，即插即用，对于小型店铺、家庭、车库、或者作为倒车监控等特定场景，依然具有很强的生命力。然而，它的劣势也同样明显：分辨率上限较低（虽然在AHD/TVI/CVI等高清模拟技术出现后有所改善，但本质上仍是模拟传输），信号易受距离和干扰影响，无法实现远程网络访问等智能功能。因此，在选择和使用这类摄像头时，需要有清晰的应用场景认知。当你需要的是一个简单、可靠、低成本的本地监控方案时，它依然是性价比极高的选择。而当你的需求涉及到高清画质、智能分析、远程访问时，网络摄像头则是不二之选。理解这种技术边界，能帮助你做出更明智的决策。

掌握3根线摄像头接线方法，看似是学习一项微不足道的技能，实则是在触摸现代安防技术的脉搏。从用万用表小心翼翼地探寻电压，到亲手焊接一个BNC接头，再到最终在屏幕上看到那幅由自己亲手构建的实时画面，这个过程充满了探索的乐趣和成就感。它让你明白，任何复杂的系统，都是由最基础的单元构成的。这三根线，一根输送能量，一根构筑回路，一根传递信息，它们共同协作，将一个物理空间的光学影像，转化为电子信号，呈现在你的眼前。这个看似简单的连接，背后是电学原理与电子技术的精妙结合。当你不再为颜色所困扰，不再为极性所迷惑，而是能够用逻辑和工具去解决问题时，你就真正从一个“使用者”向一个“掌控者”转变。这不仅仅是一次成功的接线，更是你与技术世界建立更深层次信任的开始。
