兼职creo建模工程师,蜗轮蜗杆和柔性建模咋用?

作为一名兼职Creo建模工程师,你是否遇到过这样的场景:客户发来一个STP或IGES格式的蜗轮蜗杆装配体,要求你根据新的工况微调中心距,或者修改蜗杆的某个轴径,但打开模型却发现它是一个没有任何特征参数的“哑”模型。此时,传统的参数化设计流程完全失效,重画?时间成本太高,且容易出错。这恰恰是考验工程师真正实力的时刻,也是Creo柔性建模修改蜗轮蜗杆这类任务大放异彩的舞台。

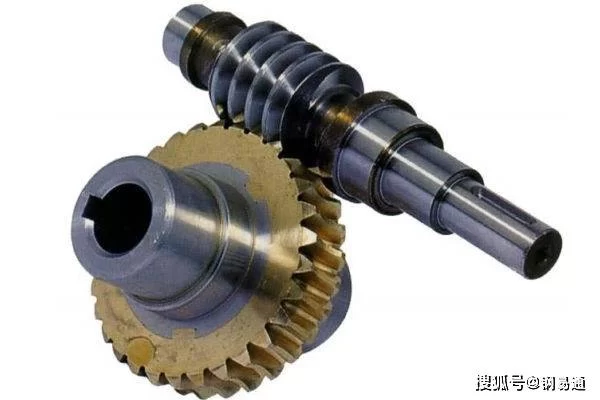

要理解柔性建模的妙用,首先必须深刻认识到蜗轮蜗杆这一传动副的特殊性。它并非简单的圆柱齿轮啮合,其核心在于蜗杆的螺旋面与蜗轮的齿廓之间存在着复杂的线接触,这种接触形式决定了其传动比大、自锁性强,但同时也对建模精度提出了极高的要求。任何一个微小的几何偏差,都可能导致装配干涉、传动卡滞甚至失效。因此,在兼职Creo工程师蜗轮蜗杆设计的工作中,对模型的精确控制是第一要务。然而,现实项目中我们接手的往往不是自己亲手创建的完美参数化模型,而是来自不同系统、历经多次修改的“历史遗留”文件,这正是柔性建模技术介入的最佳时机。
柔性建模的本质,是一种直接几何驱动的设计思想。它绕开了传统设计的“特征历史树”,允许工程师直接对模型的几何面、边进行推拉、移动、偏置、阵列等操作。这听起来像是“野路子”,但在处理无参或参数不全的模型时,它却是最高效、最直观的“杀手锏”。让我们回到刚才的场景:你需要修改蜗轮的轴孔直径。在传统模式下,这几乎是不可能完成的任务。但在柔性建模环境中,操作变得异常清晰:首先,选择轴孔的圆柱面;然后,使用“移动”命令,设定移动方向为径向,并输入具体的偏移量;最关键的一步,是善用“识别”和“传播”选项。Creo会智能识别出与所选面相关的倒角、圆角等附属特征,并在移动过程中同步更新,从而保持模型的几何完整性。对于蜗杆,若需调整其轴肩长度或键槽位置,同样可以选中对应端面或键槽侧面,直接进行轴向移动。这种无需回溯历史、直接作用于当前几何形态的工作流,极大地提升了Creo兼职蜗轮蜗杆建模项目中后期修改的效率。
更深层次的应用在于对装配关系的动态调整。例如,客户要求将蜗轮蜗杆的中心距增大5mm以适应新的箱体。在参数化环境中,这意味着需要找到定义中心距的基准或尺寸,修改后可能引发一连串的再生失败。而柔性建模则提供了更简洁的方案:你可以将整个蜗轮(或蜗杆)子装配体视为一个整体,使用“移动”命令,选择其安装轴线作为方向,直接平移5mm。系统会自动计算并更新所有接触面的相对位置。当然,这需要工程师对机构的运动约束有清晰的理解,确保移动不会破坏原有的啮合关系。这种能力,使得Creo柔性建模在齿轮设计中的应用不再局限于单个零件的修复,而是延伸到了整个传动系统的快速布局与验证。
对于追求更高阶能力的兼职工程师而言,柔性建模与参数化建模的混合使用,是通往精通的必经之路。一个典型的实战流程是:利用柔性建模快速导入并修复客户提供的逆向工程模型(如通过3D扫描得到的蜗轮点云生成的STL模型),先将其“规整”成一个具备基本几何形状的实体;然后,在此基础上,利用Creo强大的参数化工具,重新构建关键的设计特征,比如创建精确的螺旋线、扫掠出蜗杆的齿形,或者利用“关系”和“参数”来建立蜗轮模数、齿数与几何尺寸的关联。这样,模型既保留了原始形态的准确性,又获得了未来可编辑、可驱动的参数化灵魂。这种“柔性塑形,参数化赋能”的混合策略,能让你在处理从概念设计到生产制造的全流程项目时游刃有余,其价值远超一个只会按部就班画图的建模员。
掌握这些技能,意味着你不再仅仅是一个执行命令的绘图员,而是一个能够解决棘手工程问题的专家。当其他兼职工程师还在为无参模型焦头烂额时,你已经能够利用柔性建模迅速给出解决方案,为客户节省宝贵的时间,自然也能赢得更高的报酬和更稳定的合作。这种能力的核心,在于一种灵活务实的工程思维——不拘泥于单一的设计范式,而是以最高效、最可靠的方式达成目标。它要求你对几何有敏锐的直觉,对软件工具有深刻的理解,更重要的是,拥有面对未知挑战时的信心和创造力。这,或许才是兼职Creo工程师在激烈市场竞争中,最坚不可摧的核心壁垒。
