兼职catia画图接单，零件为啥多凸台又咋保存？

在CATIA兼职接单的实战中，许多人会遇到一个看似简单却暗藏玄机的场景：客户提供的零件图上，密密麻麻地分布着各种凸台。初学者或许会机械地照图建模，但一个成熟的兼职工程师则会立刻思考两个核心问题：这些凸台为何存在？我该如何构建并保存这个模型，才能既满足客户需求，又保证自己的工作效率和专业性？这背后不仅是软件操作技巧，更是对设计意图的理解和工程数据的把控能力。

理解凸台存在的工程本质，是高质量完成兼职任务的第一步。零件上的凸台绝非随意添加的几何特征，它们每一个都可能承载着关键的功能。最常见的功能是装配与定位。在复杂的机械系统中，零件之间的精确配合是保证整机性能的基石。凸台，尤其是带有沉头孔、螺纹孔或销孔的凸台，其本质是功能性的安装点。它们提供了一个精确的、局部加厚的区域，用于螺栓连接、销钉定位或压入配合。这种设计避免了在整个零件上增加厚度，从而在保证连接强度的同时，实现了轻量化。当你看到一个凸台时，脑海中应立刻构建出它如何与另一个零件配合，是承受剪切力还是拉力，它的公差要求有多高。这种从装配关系出发的逆向思考，能帮助你在建模时做出更合理的决策，比如是否需要为孔添加倒角以引导装配，或者凸台的端面是否需要更高的表面粗糙度要求。

其次，凸台是实现结构功能性与工艺性的重要载体。许多凸台扮演着加强筋的角色，用以提高零件在特定区域的刚度和强度，抵抗弯曲或扭转载荷。与传统的加强筋不同，功能凸台在加强的同时，还提供了安装、接触或支撑的平面。例如，在箱体类零件上，用于安装轴承的凸台，不仅要保证轴承的精确定位，其自身的结构强度也直接关系到传动系统的稳定性。此外，凸台的设计也深刻影响着制造工艺。在铸造或注塑成型中，凸台可以成为分型面设计的参考，其根部常常需要设计圆角以利于材料流动和避免应力集中。在机加工中，凸台可以作为辅助基准，为后续工序提供可靠的定位和夹持表面，保证加工精度。因此，当你建模时，对凸台根部的圆角、拔模斜度等细节的处理，直接体现了你对制造工艺的理解深度，这正是客户评判你是否专业的关键细节。

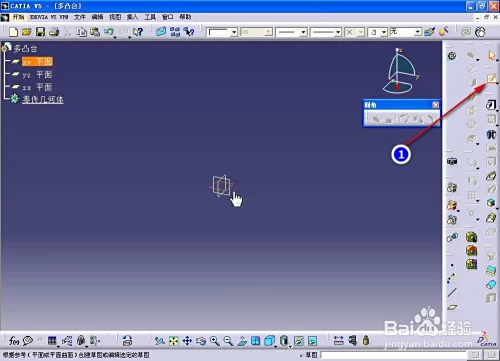

当深刻理解了凸台的“为什么”之后，接下来就是解决“怎么做”的问题，尤其是在CATIA中如何高效保存与管理这些复杂模型。一个混乱的模型文件不仅难以修改，而且在交付时极易引发问题，甚至影响尾款结算。专业的处理方式始于建模之初，而非保存那一刻。核心在于结构化建模。面对一个多凸台零件，切忌将所有特征都堆积在模型树的“零件几何体”下。一个高效的策略是使用CATIA的“几何体”或“几何集”功能进行逻辑分组。例如，可以创建一个“安装凸台”几何体，将所有用于安装的凸台及孔特征都放在其中；再创建一个“加强凸台”几何体，放置那些主要起结构加强作用的凸台。通过这种组织方式，模型树变得清晰无比，当客户提出需要修改某个安装孔时，你能迅速定位到相应的几何体，修改的效率和准确性将大大提升。更重要的是，这种结构化的模型在进行布尔运算时，逻辑清晰，不易出错，模型的稳健性远胜于无序建模。

模型的结构化是基础，而数据管理的精髓则体现在命名规范与版本控制上。这是区分业余与专业的分水岭。作为一名兼职工程师，你可能会同时处理多个项目，每个项目又有多次修改。如果没有一套清晰的命名规则，最终的文件交付将是一场灾难。一个有效的命名规范应包含“项目编号-零件名称-版本号-日期”等信息，例如“XM2023-P001-支架-V02-20231026.CATPart”。每次进行重大修改后，应保存为新版本，而不是直接覆盖旧文件。这样，你不仅能追溯整个设计过程，当客户说“还是用回上一个版本吧”时，你能从容应对，而不是束手无策。此外，在CATIA内部，善用特征的命名同样重要。将默认的“Pad.1”、“Hole.5”修改为“M6螺纹安装凸台-左前”、“轴承座定位孔-Φ20H7”，这种做法在模型复杂时，其价值会呈指数级增长。

最后，我们来谈谈兼职接单中最实际的一环：保存格式与交付技巧。客户可能使用不同的CAD软件，因此，仅保存为CATIA原生的.CATPart格式往往是不够的。通常，客户会要求提供中性格式文件，如STEP（.stp或.step）或IGES（.igs或.iges）。在导出这些格式时，需要注意选择合适的协议类型。例如，STEP AP203用于实体几何数据的交换，而AP214则包含了更多的装配结构和颜色信息。对于复杂的零件，推荐使用STEP格式，因为它在转换精度和完整性上通常优于IGES。在导出前，一个非常重要的步骤是“发布”关键几何元素。CATIA的发布功能可以将重要的点、线、面（如安装孔的轴线、凸台的端面）定义为一个稳定的、带名字的参考。当你导出STEP文件时，这些发布的元素会作为有意义的实体被保留，客户在其他软件中也能方便地引用它们进行装配或分析，这无疑会极大提升客户对你工作的满意度。交付前，务必进行模型清理，删除所有隐藏的曲面、无用的点和参考几何体，确保文件干净、轻量。

从理解凸台的设计意图，到采用结构化的建模方法，再到实施严谨的数据管理和专业的交付规范，这一整套流程构成了一个兼职CATIA工程师的核心竞争力。它超越了单纯的软件操作，是一种将工程思维与数字化实践相结合的系统性能力。当你不再仅仅是一个画图员，而是一个能读懂设计语言、预判制造难题、并交付无可挑剔工程数据的合作伙伴时，你的兼职之路才会越走越宽，从一个简单的接单者，成长为客户眼中值得信赖的技术专家。这些看似繁琐的步骤，正是通往专业与高价的阶梯，也是你在激烈竞争中脱颖而出的护城河。
