PLC接线咋学？端子图、伺服驱动器接线，仿真软件方法全搞懂？
PLC接线学习，常被视为一道横亘在初学者面前的高墙，图纸上的符号、驱动器上密布的端子、软件里抽象的逻辑，三者似乎难以串联。然而，只要拆解其内在联系，你会发现这并非无章可循的玄学，而是一门逻辑严谨、层次分明的工程技术。要真正“全搞懂”，需经历“看图识物”、“精准对接”和“虚拟验证”三个核心阶段，最终形成一套属于自己的系统化知识体系。
破译第一重密码：端子图的阅读艺术
端子图是电气工程师的“地图”，它用标准化的符号语言，描绘了整个控制系统的神经脉络。学习PLC接线，首先要学会阅读这张地图。初学者面对一张复杂的端子图，往往会感到无从下手。正确的做法是先抓主干，再理枝叶。首先，找到动力电源部分，通常包括L1、L2、L3三相交流电输入，以及保护线PE。这是整个系统的能量来源，必须优先理解其走向。接着，定位PLC的CPU模块和电源模块，确认其供电电压是220VAC还是24VDC，这是系统能否启动的先决条件。

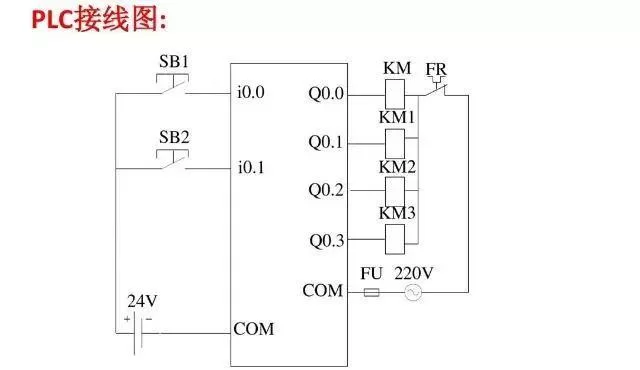

然后，焦点应转向I/O模块，即输入/输出模块。输入模块连接的是传感器、按钮、开关等检测元件，其端子通常标注为X0、X1、X2...或I0、I1、I2...。你需要理解，当外部传感器信号触发时，对应的输入点在PLC内部就会产生一个“通”或“断”的逻辑状态。输出模块则连接着接触器、电磁阀、指示灯等执行元件，端子标注为Y0、Y1、Y2...或Q0、Q1、Q2...。当PLC程序控制某个输出点“接通”时，相应的端子就会输出电压或电流，驱动外部设备动作。阅读端子图时，务必养成追踪线号的习惯。每一根导线都有一个唯一的编号，顺着这个编号，你就能清晰地看到信号从哪里来，到哪里去，从而理解单个设备在整个系统中的作用。例如，一个急停按钮的线号，会从按钮本身连接到PLC的某个输入点，再到安全继电器，最终可能切断主回路电源。读懂了这条线，你就理解了整个急停控制链路。不要孤立地看一个端子，而要把它放到整个控制回路中去理解，这是从“看符号”到“读系统”的关键一跃。
精准对接：伺服驱动器与PLC的共舞
如果说看懂端子图是理论学习，那么将伺服驱动器与PLC进行接线，就是真正的实战操作。伺服系统是现代自动化设备的核心，其接线相对复杂，但万变不离其宗，主要分为三个回路：主电源回路、控制电源回路和控制信号回路。
主电源回路的接线相对直接，但危险性最高。通常是将三相交流电源L1、L2、L3连接到伺服驱动器的R、S、T端子，再将驱动器的U、V、W端子连接到伺服电机。切记，任何涉及主回路的操作，都必须在确认完全断电的情况下进行，并使用万用表进行二次确认，安全永远是第一位的。控制电源回路是为驱动器的控制板卡供电的，一般采用24VDC。这个电源可能来自外部独立的开关电源，也可能直接取自PLC的24V电源输出端。确保控制电源稳定可靠，是驱动器正常工作的基础。
最考验技术的是控制信号回路，这是PLC与伺服驱动器“对话”的通道。以最常见的位置控制模式为例，PLC需要向伺服驱动器发送三组核心信号：脉冲串（PULS+/-）、方向信号（SIGN+/-）和使能信号。脉冲信号的频率决定了电机的转速，脉冲的数量决定了电机转动的角度。方向信号则控制电机的正反转。这三组信号通常来自PLC的高速晶体管输出点，需要一一对应地接入驱动器的相应信号输入端。此外，驱动器还会向PLC反馈一些状态信号，如定位完成（INP）、报警（ALM）等，这些信号需要连接到PLC的输入点，以便程序能实时监控伺服的运行状态。在接线时，必须使用屏蔽双绞线，并将屏蔽层可靠接地，以防止电磁干扰导致脉冲信号丢失或错乱，这是保证伺服系统精度的实战技巧之一。
零成本试错：仿真软件的价值与方法
在硬件接线之前，充分利用仿真软件进行虚拟调试，是现代工程师不可或缺的技能。仿真软件提供了一个零成本、零风险的“数字孪生”环境，让你可以在不连接任何物理设备的情况下，验证程序逻辑和接线思路的正确性。市面上主流的PLC品牌，如西门子的TIA Portal、三菱的GX Works2/3、欧姆龙的Sysmac Studio等，都内置了强大的仿真功能。
PLC编程仿真软件入门指南的核心在于“模拟”。首先，你需要在软件中绘制出与实际接线一致的电气原理图或硬件配置。然后，编写你的控制程序，比如一个控制伺服电机正反转定位的梯形图。程序编写完毕后，启动仿真功能。此时，软件会模拟出一个虚拟的PLC，你的程序就在这个虚拟PLC中运行。最关键的一步是“强制”操作。你可以通过软件界面，强制某个输入点（如启动按钮）为ON，观察程序逻辑是否按预期执行，相应的输出点（如脉冲输出、方向输出）是否被点亮。你甚至可以监控伺服驱动器的虚拟状态，看它是否接收到了正确的脉冲和方向信号。通过仿真，你可以在动一根导线之前，就发现并修正程序中的逻辑错误、地址分配错误等潜在问题。这极大地提高了调试效率，避免了因接线错误或程序bug烧毁设备的风险。仿真不仅是验证工具，更是一种预演和思维训练，它能让你在脑海中构建起整个系统的动态运行模型。
从理论到实战：构建你的系统化学习路径
如何从零开始，将上述知识点融会贯通？建议遵循“理论先行，虚拟验证，实物操作，迭代优化”的路径。第一步，系统学习基础理论。找一本可靠的PLC教材或在线课程，搞懂PLC的工作原理、编程语言（梯形图是基础）、NPN与PNP型传感器的区别等基本概念。第二步，专注仿真练习。下载一款主流PLC的编程软件，不要急于上手硬件，先在软件里完成几个小项目，比如电机启停控制、灯光闪烁、计数器应用等。熟练掌握软件的仿真和监控功能。第三步，搭建最小硬件系统。购买一个基础型号的PLC、一个24V开关电源、几个按钮和指示灯。根据端子图，亲手完成最简单的接线，并将你在仿真中验证过的程序下载到PLC中运行。当看到你按下的按钮真的点亮了指示灯，那种成就感是无可替代的。第四步，挑战伺服系统集成。在掌握了基础I/O接线后，再引入伺服驱动器和电机。严格按照手册，完成主电源、控制电源和控制信号的接线。先不要追求复杂的运动控制，只实现最简单的点动功能，即按下一个按钮，电机转动；松开，电机停止。成功后，再逐步增加位置控制、速度控制等复杂功能。最后，学会故障排查。系统不按预期工作，是学习过程中最宝贵的财富。学会使用万用表测量电压，检查接线是否牢固，查看PLC和驱动器的报警信息，通过程序在线监控找出逻辑问题。每一次成功的排错，都意味着你对系统的理解又加深了一层。
掌握PLC接线，远不止是连接几根导线，它是在学习与机器对话的语言。每一次精准的对接，每一次成功的仿真，每一次故障的排除，都是你在这门语言中词汇量的积累。当你能自如地指挥伺服电机精确定位，能通过端子图洞悉整个系统的脉络时，你便不再是一个旁观者，而是工业自动化世界的创造者之一。这条路没有捷径，但每一步都坚实而充满回响。
