mapgis用剖面做三维建模和曲线图，怎么快速搞定？
数据准备：一切高效建模的基石
任何复杂的三维模型都源于干净、精准的二维数据。在启动MapGIS的建模流程之前，数据准备工作占据了至少一半的成功权重。这里的“数据”不仅指代地质剖面图本身，更是一个包含了地理坐标、高程信息、属性标签的有机数据集。首先，必须确保所有参与建模的二维数据，如地形等高线、勘探线、地层界线、断层线等，都处于统一的坐标系下。坐标系统的不匹配是导致模型扭曲、错位的最常见原因，其排查和修正的代价远高于前期预防。其次，需要对矢量数据进行拓扑检查与处理，确保线要素连接正确，面要素闭合无缝，避免出现悬挂点、重叠线等“脏数据”。对于栅格数据，如数字高程模型（DEM）或遥感影像，则需进行配准和裁剪，使其范围与矢量数据精确对齐。一个值得推崇的习惯是，在MapGIS中建立一个专门的工程文件，将所有经过预处理的数据分门别类地组织起来，并附以清晰的文档说明，这将在后续的建模过程中节省大量寻找和辨别数据的时间。
核心流程：从剖面线到三维实体的蜕变

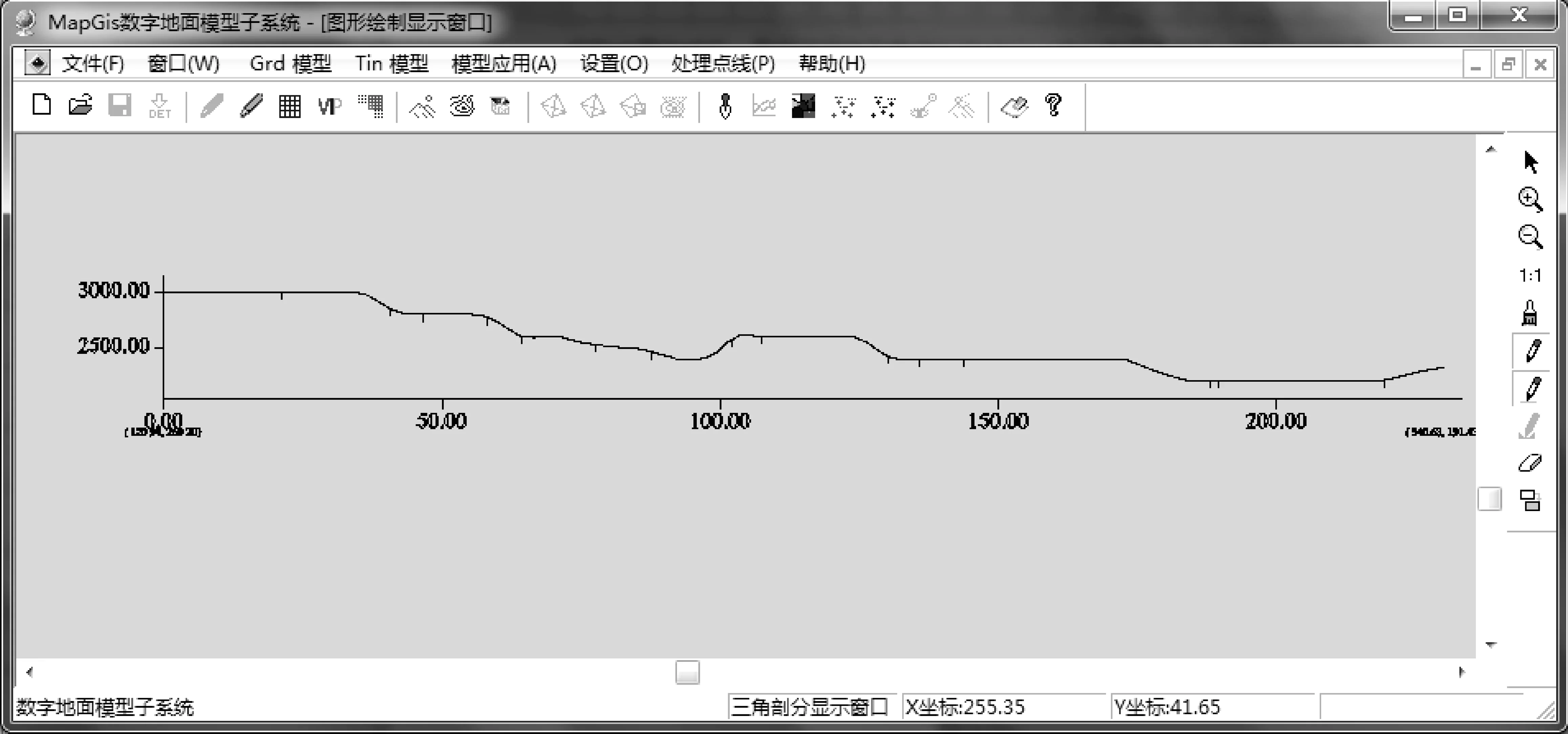

当数据基础夯实之后，便可以进入核心的建模流程。MapGIS的“剖面分析”与“三维建模”模块是此过程的主角。第一步，是生成高质量的剖面线。这并非简单地画出一条线，而是要依据勘探线设计或特定分析需求，在地图上精确绘制。利用“剖面分析”功能，MapGIS可以沿着这条剖面线，切割已有的DEM或TIN（不规则三角网）模型，瞬间生成包含地形起伏的二维剖面图。更为强大的是，如果图上已包含地层、断层等具有高程属性的矢量数据，系统也能将其投影到该剖面上，形成一幅内容丰富的地质剖面。第二步，也是最关键的一步，是将这条“扁平”的剖面线“立”起来。在MapGIS的三维建模环境中，这通常通过“拉伸”或“放样”等命令实现。用户需要为剖面线上的每一个关键点赋予一个厚度或一个高程值。例如，对于地层界线，可以依据钻孔数据或地质图例，赋予其顶底板高程，从而形成一个具有实际厚度的三维地层单元。对于构造复杂的区域，可能需要多条平行的剖面线来共同约束一个地质体的形态。此时，MapGIS的“剖面间建模”或“三角网连接”功能便能发挥作用，它能够智能地识别相邻剖面上对应的地层界线，并自动构建连接面，最终将多个离散的剖面“缝合”成一个完整、连续的三维实体模型。这个过程，本质上是一种基于离散数据的空间插值与形态重构，其精度直接取决于剖面线的密度和原始数据的可靠性。
进阶技巧：利用等值线图构建连续模型
除了基于勘探线的剖面建模，利用等值线图（如地层顶板等高线、矿体品位等值线）进行三维建模是另一种高效且常用的方法，尤其适用于区域性的、连续变化的三维地质体构建。MapGIS处理此类数据具有天然优势。其基本思路是，首先将等值线数据转换成TIN模型。MapGIS提供了成熟的工具，可以快速将一系列具有高程值的等值线生成一个连续的三角网表面，这个表面精确地模拟了该等值线所代表的地质界面（如地层顶面）。接下来，为了构建具有一定体积的实体，我们需要另一个界面，比如地层的底面。当顶、底两个TIN模型都构建完成后，MapGIS的“三维栅格分析”或“体元化”工具便派上用场。它可以在两个表面之间填充，生成由无数个小立方体（体元）组成的三维栅格模型。这种体元模型不仅形态逼真，更便于进行后续的体积计算、资源量估算以及空间属性查询等高级分析。相较于剖面“缝合”法，等值线转TIN再转体元的方法，在处理大范围、形态相对规整的地质体时，自动化程度更高，速度也更快，是实现MapGIS等值线图转三维模型的捷径。
可视化与分析：赋予模型生命的曲线图
模型构建的完成并非终点，而是价值创造的起点。MapGIS强大的三维可视化引擎，允许用户对生成的模型进行渲染、贴图、设置光照，从而获得逼真的视觉效果。更重要的是，它提供了丰富的交互式分析工具。用户提到的“曲线图”，在三维场景中可以被理解为沿任意路径提取的属性变化曲线。例如，我们可以在三维地质模型上任意绘制一条线，系统便能立刻生成沿此线的地层岩性变化曲线、高程起伏曲线，甚至是根据插值计算得出的品位或物性参数变化曲线。这种将三维空间信息降维为一维时间序列（或距离序列）曲线的能力，极大地增强了模型的可解释性。工程师可以直观地看到某个钻孔穿过了哪些地层，或者某条隧道沿线会遇到什么样的地质问题。这便是MapGIS从剖面图到三维可视化的终极价值体现——不仅仅是为了“看”，更是为了“分析”和“决策”。通过这种交互式的探索，原本静态的模型被赋予了生命，成为了支持工程设计与风险评估的动态数字孪生体。
要真正实现MapGIS三维地质建模快速方法，必须超越对单个功能的零敲碎打，转而构建一种系统性的思维模式。它始于对数据质量的苛刻要求，核心在于对剖面与实体转换逻辑的深刻理解，进阶于对不同建模策略（如剖面法与等值线法）的灵活运用，最终落脚于可视化分析所带来的决策支持。熟练掌握这一整套流程，意味着你不再是一个被动的软件操作者，而是一个能够驾驭空间数据、洞察地下规律的地质工程师或城市规划师，能够将抽象的线条与符号，快速转化为揭示地球内部奥秘的、充满智慧的三维数字画卷。
